白色PVDF球型止回閥專業(yè)定制專業(yè)定制長壽命塑料PVDF液壓立式止回閥用于水處理行業(yè)
產地：中國
品牌名稱：KXPV
型號：H41F-10F
應用：一般
材質：塑料
顏色：白色
介質溫度：中溫、常溫
壓力：中壓
電源：手動
介質：酸
端口尺寸：DN15-DN300
結構：檢查
產品名稱：立式止回閥
連接：法蘭端
介質：酸
工作壓力：0-10bar
操作：手輪
機身材質：塑料
交貨時間：7 天
?
| 產品結構特點 |
1. 耐腐蝕
閥門整體采用新型塑料制造。對于各種酸堿介質都有較強的抗腐蝕性。
2. 流量大
閥門結構設計合理，從而減少整個管路的阻力，使介質能夠順利地通過，從而降低了壓力的損失，保證了流量。
3. 止回性
結構簡單，不易受其它因素的影響，所以具有優(yōu)良的止回性。
4. 小而輕
閥門整體形狀小巧，適合安裝在狹小空間內。
?

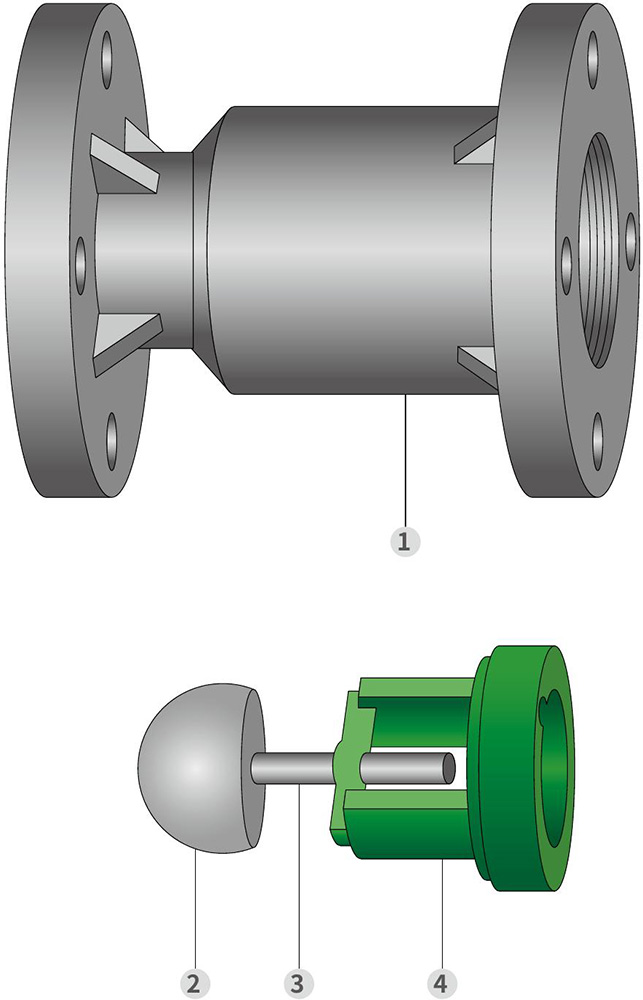

立式止回閥裝配明細圖
?
| 零件材質表 |
|
件號 |
名稱 |
材質 |
|
1 |
閥體 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
2 |
球芯 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
3 |
球桿 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
4 |
密封支架 |
FRPP,PVDF,CPVC,UPVC,PPH |
?

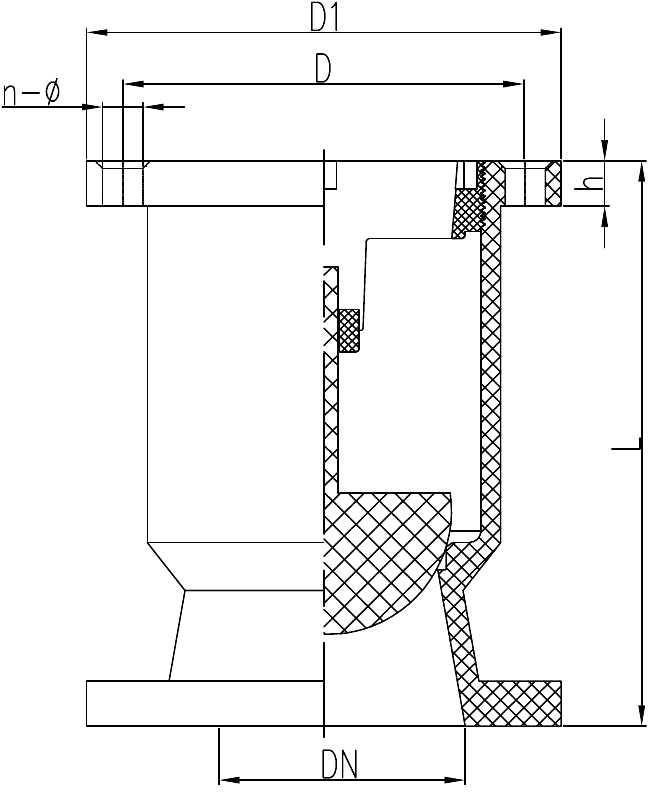

| 外形尺寸表 |
|
公稱直徑DN (mm) |
D1 |
D |
L |
h |
n |
Φ |
||||||
|
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
||||
|
15(1/2") |
95 |
65 |
70 |
2.38 |
120 |
15 |
4 |
4 |
4 |
14 |
15 |
16 |
|
20 (3/4") |
105 |
75 |
75 |
2.76 |
120 |
16 |
4 |
4 |
4 |
14 |
15 |
16 |
|
25 (1") |
115 |
85 |
90 |
3.13 |
130 |
16 |
4 |
4 |
4 |
14 |
19 |
16 |
|
32 (11/4") |
135 |
100 |
100 |
3.45 |
145 |
18 |
4 |
4 |
4 |
18 |
19 |
16 |
|
40 (11/2") |
145 |
110 |
105 |
3.88 |
168 |
20 |
4 |
4 |
4 |
18 |
19 |
16 |
|
50 (2") |
160 |
125 |
120 |
4.74 |
180 |
20 |
4 |
4 |
4 |
18 |
19 |
19 |
|
65 (21/2") |
180 |
145 |
140 |
5.49 |
225 |
22 |
4 |
4 |
4 |
18 |
19 |
19 |
|
80 (3") |
195 |
160 |
150 |
6 |
260 |
25 |
8 |
8 |
4 |
18 |
19 |
19 |
|
100 (4") |
215 |
180 |
175 |
7.5 |
280 |
25 |
8 |
8 |
8 |
18 |
19 |
19 |
|
125 (5") |
245 |
210 |
210 |
8.5 |
350 |
30 |
8 |
8 |
8 |
18 |
23 |
22 |
|
150 (6") |
280 |
240 |
240 |
9.51 |
400 |
30 |
8 |
8 |
8 |
22 |
23 |
22 |
|
200 (8") |
335 |
295 |
290 |
11.75 |
400 |
35 |
8 |
12 |
8 |
22 |
23 |
22 |
|
250 (10") |
390 |
350 |
355 |
14.25 |
450 |
38 |
12 |
12 |
12 |
22 |
25 |
25 |
|
300 (12") |
445 |
400 |
400 |
17 |
450 |
38 |
12 |
16 |
12 |
22 |
25 |
25 |
?
?
